生產，銷售，服務為一體的綜合型企業。電液推桿行業的資深廠家，公司生產的電液推桿廣泛應用于化工,礦山,冶金，電力,工程建設,智能科技等領域。公司產品嚴格執行ISO9001-2000質量管理體系認證標準，確保了產品的質量。本公司所生產的電液推桿產品在同行中處于領先水平，我們從電液推桿的電機選擇，到液壓油缸的密封件（進口），到電液推桿表面的油漆，都進行嚴格把關，大大增加了產品都?jí)勖?br />
|
DYTF型分離式電液推桿技術參數（選型表）
|
|
型號
|
額定輸出力（Kgf）
|
額定速度（mm／s）(特殊速度可定制)
|
電機型號
|
行程制造范圍
|
速度制造范圍
|
|
推力
|
拉力
|
推速
|
拉速
|
(kw)
|
（mm）
|
（mm）
|
|
DYTF
|
450
|
450
|
300
|
45/70/115/160
|
65/100/145/200
|
0.55/0.75/0.75/1.1
|
5～1000
|
5～250
|
|
750
|
750
|
500
|
30/45/70/100
|
43/65/100/165
|
0.55/0.75/1.1/1.1
|
5～1500
|
5～170
|
|
1000
|
1000
|
700
|
30/45/70/100
|
43/65/100/145
|
0.75/1.1/1.5/2.2
|
5～1500
|
5～170
|
|
1750
|
1750
|
1300
|
30/45/70/100
|
43/65/100/145
|
0.75/1.5/2.2/3.0
|
5～1500
|
5～170
|
|
2500
|
2500
|
1900
|
24/36/60/97
|
36/53/90/144
|
1.1/1.5/2.2/3.0
|
5～2000
|
5～150
|
|
3000
|
3000
|
2200
|
18/27/45/70
|
27/40/68/108
|
1.1/1.5/2.2/3.0
|
5～2500
|
5～110
|
|
4000
|
4000
|
3000
|
14/35/55/70
|
21/53/85/108
|
1.1/2.2/3.0/4.0
|
5～2500
|
5～85
|
|
5000
|
5000
|
3800
|
18/30/48/60
|
23/39/63/78
|
1.5/2.2/3.0/4.0
|
5～2500
|
5～75
|
|
6000
|
6000
|
4500
|
18/30/48/60
|
23/39/63/78
|
1.5/3.0/4.0/5.5
|
5～3000
|
5～75
|
|
8000
|
8000
|
6500
|
10/18/25/38
|
13/23/33/47
|
1.5/2.2/3.0/4.0
|
5～3000
|
5～50
|
|
10000
|
10000
|
8100
|
8/14/20/30/39
|
10/17/25/37/48
|
1.5/2.2/3.0/4.0/5.5
|
5～3000
|
5～39
|
|
15000
|
15000
|
11500
|
7/12/19/24/30
|
8/14/22/28/36
|
1.5/3.0/4.0/5.5/7.5
|
5～3000
|
5～30
|
|
20000
|
20000
|
16000
|
5.5/9.5/15/19/23
|
6.5/11/18/22/27
|
2.2/3.0/4.0/5.5/7.5
|
5～3000
|
5～23
|
選用DYTF型分離式電液推桿您需要了解：
1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。
2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。
3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。
4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。
5、高壓軟管可根據用戶實際需要配備（本公司配套限定2米）。
|

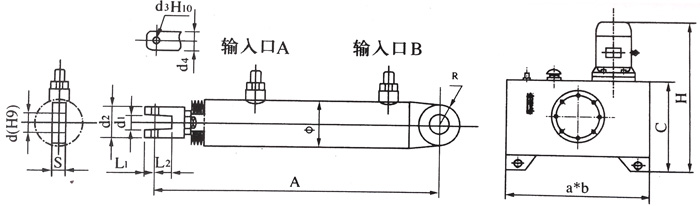

DYTF型分離式電液推桿外形尺寸及安裝尺寸
|
|
|
|
分體式電液推桿型號示例：DYTF1000-550/45-P
|
注意：訂貨時若需隨機訂購?fù)庑谐萄b置或手輪等附件需另行注明！
|
|
型號
|
外形尺寸
|
安裝尺寸-注：表中均為推桿縮回狀態尺寸，S為行程
|
|
a
|
b
|
c
|
H
|
A
|
Ф
|
L1
|
L2
|
d1
|
d2
|
d3
|
d4
|
d(H9)
|
R
|
S
|
|
DYTF
|
450
|
500
|
300
|
350
|
600
|
340+S
|
63
|
20
|
40
|
20
|
50
|
16
|
50
|
16
|
30
|
20
|
|
750
|
500
|
300
|
350
|
620
|
360+S
|
76
|
20
|
40
|
20
|
50
|
16
|
50
|
16
|
30
|
20
|
|
1000
|
500
|
300
|
350
|
620
|
360+S
|
76
|
20
|
40
|
20
|
50
|
16
|
50
|
16
|
30
|
30
|
|
1750
|
500
|
300
|
350
|
650
|
395+S
|
95
|
30
|
50
|
30
|
60
|
25
|
60
|
25
|
30
|
30
|
|
2500
|
500
|
300
|
350
|
650
|
420+S
|
95
|
30
|
50
|
30
|
60
|
25
|
60
|
25
|
40
|
30
|
|
3000
|
500
|
300
|
350
|
670
|
440+S
|
95
|
30
|
50
|
30
|
60
|
25
|
60
|
25
|
40
|
40
|
|
4000
|
500
|
300
|
350
|
670
|
500+S
|
95
|
30
|
50
|
30
|
60
|
25
|
60
|
25
|
40
|
40
|
|
5000
|
600
|
350
|
400
|
670
|
500+S
|
95
|
35
|
70
|
40
|
75
|
30
|
70
|
30
|
50
|
40
|
|
6000
|
600
|
350
|
400
|
750
|
500+S
|
127
|
35
|
70
|
40
|
75
|
30
|
70
|
30
|
50
|
40
|
|
7000
|
600
|
350
|
400
|
750
|
500+S
|
127
|
35
|
70
|
40
|
75
|
30
|
70
|
30
|
50
|
40
|
|
8000
|
600
|
350
|
400
|
750
|
590+S
|
140
|
35
|
70
|
40
|
80
|
30
|
80
|
30
|
50
|
40
|
|
10000
|
700
|
400
|
450
|
750
|
590+S
|
152
|
35
|
70
|
40
|
80
|
30
|
80
|
30
|
50
|
40
|
|
