生產，銷售，服務為一體的綜合型企業。電液推桿行業的資深廠家，公司生產的電液推桿廣泛應用于化工,礦山,冶金，電力,工程建設,智能科技等領域。公司產品嚴格執行ISO9001-2000質量管理體系認證標準，確保了產品的質量。本公司所生產的電液推桿產品在同行中處于領先水平，我們從電液推桿的電機選擇，到液壓油缸的密封件（進口），到電液推桿表面的油漆，都進行嚴格把關，大大增加了產品都壽命。
DYTZ型整體直式電液推桿技術參數選型表
|
型號
|
額定輸出力（Kgf）
|
額定速度（mm/s）（特殊速度可定制）
|
電機型號
|
行程制造范圍
|
速度制造范圍
|
|
推力
|
拉力
|
推速
|
拉速
|
（kw）
|
（mm）
|
（mm）
|
|
DYTZ
|
450
|
450
|
300
|
45/70/115/160
|
65/100/145/200
|
0.55/0.75/0.75/1.1
|
5-1000
|
5-250
|
|
750
|
750
|
500
|
30/45/70/100
|
43/65/100/165
|
0.55/0.75/1.1/1.1
|
5-1500
|
5-170
|
|
1000
|
1000
|
700
|
30/45/70/100
|
43/65/100/145
|
0.75/1.1/1.5/2.2
|
5-1500
|
5-170
|
|
1750
|
1750
|
1300
|
30/45/70/100
|
43/65/100/145
|
0.75/1.5/2.2/3.0
|
5-1500
|
5-170
|
|
2500
|
2500
|
1900
|
24/36/60/97
|
36/53/90/144
|
1.1/1.5/2.2/3.0
|
5-2000
|
5-150
|
|
3000
|
3000
|
2200
|
18/27/45/70
|
27/40/68/108
|
1.1/1.5/2.2/3.0
|
5-2500
|
5-110
|
|
4000
|
4000
|
3000
|
14/35/55/70
|
21/53/85/108
|
1.1/2.2/3.0/4.0
|
5-2500
|
5-85
|
|
5000
|
5000
|
3800
|
18/30/48/60
|
23/39/63/78
|
1.5/2.2/3.0/4.0
|
5-2500
|
5-75
|
|
6000
|
6000
|
4500
|
18/30/48/60
|
23/39/63/78
|
1.5/3.0/4.0/5.5
|
5-3000
|
5-75
|
|
8000
|
8000
|
6500
|
10/18/25/38
|
13/23/33/47
|
1.5/2.2/3.0/4.0
|
5-3000
|
5-50
|
|
10000
|
10000
|
8100
|
8/14/20/30/39
|
10/17/25/37/48
|
1.5/2.2/3.0/4.0/5.5
|
5-3000
|
5-39
|
|
15000
|
15000
|
11500
|
7/12/19/24/30
|
8/14/22/28/36
|
1.5/3.0/4.0/5.5/7.5
|
5-3000
|
5-30
|
|
20000
|
20000
|
16000
|
5.5/9.5/15/19/23
|
6.5/11/18/22/27
|
2.2/3.0/4.0/5.5/7.5
|
5-3000
|
5-23
|
選用DYTZ型整體直式電液推桿您需要了解：
1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。
2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。
3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。
4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

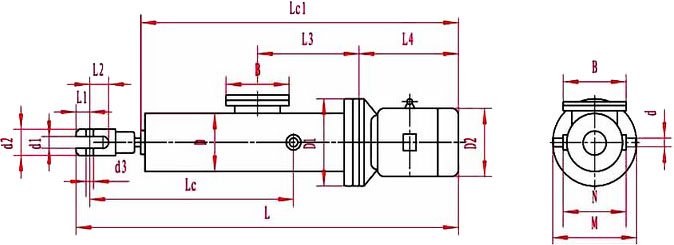

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸
|
整體直式電液推桿型號示例：DYTZ1000-550/45-p
|
注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！
|
|
型號
|
外形尺寸
注：表中均為推桿縮回狀態尺寸，S為行程
|
安裝尺寸
注：電機相關尺寸根據電機型號及實物定
|
|
Lc
|
Lc1
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
d1
|
d2
|
d3
|
D
|
D1
|
D2
|
M
|
N
|
B
|
|
DYTZ
|
450
|
373+S
|
670+S
|
785+S
|
24
|
30
|
245
|
246
|
Φ20
|
18
|
Φ40
|
Φ12
|
Φ146
|
Φ200
|
Φ175
|
220
|
160
|
150
|
|
750
|
373+S
|
689+S
|
844+S
|
30
|
45
|
248
|
246
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ175
|
225
|
165
|
150
|
|
1000
|
373+S
|
710+S
|
865+S
|
30
|
45
|
248
|
261
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ175
|
225
|
165
|
150
|
|
1750
|
373+S
|
735+S
|
890+S
|
30
|
45
|
254
|
286
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ195
|
225
|
165
|
150
|
|
2500
|
373+S
|
735+S
|
890+S
|
30
|
45
|
254
|
286
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ159
|
Φ200
|
Φ195
|
242
|
182
|
150
|
|
3000
|
383+S
|
769+S
|
944+S
|
40
|
50
|
260
|
316
|
Φ30
|
30
|
Φ70
|
Φ30
|
Φ159
|
Φ250
|
Φ215
|
242
|
182
|
150
|
|
4000
|
383+S
|
788+S
|
963+S
|
40
|
50
|
260
|
316
|
Φ40
|
30
|
Φ70
|
Φ30
|
Φ159
|
Φ250
|
Φ215
|
242
|
182
|
150
|
|
5000
|
383+S
|
798+S
|
973+S
|
40
|
50
|
263
|
316
|
Φ40
|
30
|
Φ70
|
Φ30
|
Φ180
|
Φ250
|
Φ215
|
290
|
210
|
150
|
|
6000
|
388+S
|
798+S
|
986+S
|
42.5
|
55
|
263
|
316
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ180
|
Φ250
|
Φ215
|
290
|
210
|
150
|
|
8000
|
388+S
|
808+S
|
1003+S
|
42.5
|
55
|
263
|
316
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ219
|
Φ250
|
Φ215
|
330
|
250
|
150
|
|
10000
|
388+S
|
835+S
|
1022+S
|
42.5
|
55
|
270
|
336
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ219
|
Φ250
|
Φ240
|
330
|
250
|
200
|
|
15000
|
398+S
|
907+S
|
1107+S
|
50
|
60
|
270
|
391
|
Φ60
|
85
|
Φ90
|
Φ40
|
Φ245
|
Φ300
|
Φ275
|
380
|
280
|
200
|
|
20000
|
398+S
|
907+S
|
1107+S
|
50
|
60
|
270
|
391
|
Φ60
|
85
|
Φ120
|
Φ40
|
Φ300
|
Φ300
|
Φ275
|
440
|
340
|
200
|
整體直式電液推桿整體結構性能
液壓控制閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等組成，也可根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖，拉回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；電液推桿工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等幾種。整體直式電液推桿主要有以下優點：
（1）結構緊湊、安裝方便、占據空間小、維護簡單。
（2）可帶負荷起動，具有過載保護功能。
（3）回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變。
（4）推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。
（5）因故斷電，推桿自鎖，避免發生事故。
（6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩沖外來沖擊力，行程控制精確（≥0.5mm）
（7）機電液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不滲油，在惡劣的 工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長。

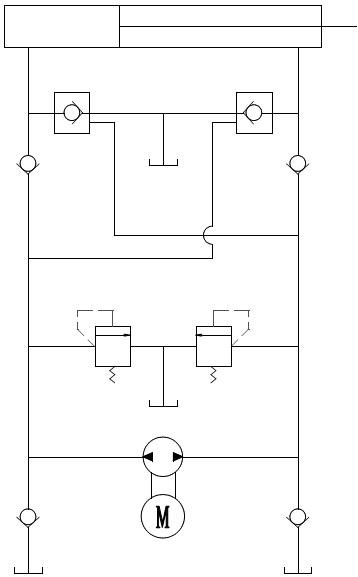

電液推桿工作原理圖

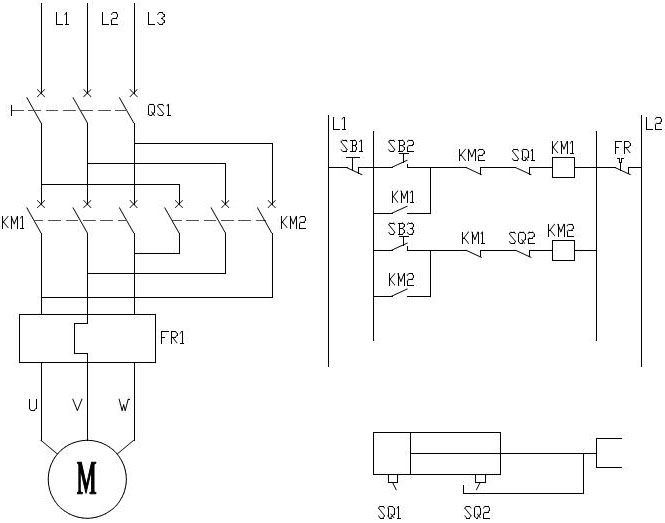

整體直式電液推桿電控原理圖
注：SQ1、SQ2為電液推桿外行程限位開關（220V，常閉型接近開關，型號：BLJ12A4-4-J/DM），外行程裝置及接近開關為選購配件，用戶若無特別注明，則不帶外行程裝置及接近開關。
|
